آشنایی با ماشین‌های فرز CNC، انواع آن‌ها و نکات کلیدی قبل از خرید
مقدمه
در دنیای امروز، کیفیت، سرعت و دقت سه عامل تعیین‌کننده در موفقیت صنایع تولیدی هستند. از ساخت قطعات خودرو گرفته تا تجهیزات پزشکی، قالب‌های تزریق پلاستیک، قطعات هوافضا و صنایع نفت و گاز، همگی به ماشین‌آلاتی نیاز دارند که بتوانند قطعات را با دقت میکرونی و تکرارپذیری بالا تولید کنند.
ماشین‌های فرز CNC (Computer Numerical Control Milling Machines) پاسخی به این نیاز هستند. این ماشین‌ها با کنترل کامپیوتری، امکان تولید قطعات پیچیده را با دقت بالا، سرعت مناسب و کمترین خطای انسانی فراهم می‌کنند.
اما انتخاب یک ماشین فرز CNC مناسب، تنها به ابعاد میز یا توان اسپیندل محدود نمی‌شود. عواملی مانند ساختار بدنه، تعداد محورها، سیستم کنترل، نوع اسپیندل، دقت حرکتی، قابلیت اتوماسیون، خدمات پس از فروش و نوع کاربرد، همگی در انتخاب نهایی تأثیرگذار هستند.
در این مقاله تلاش کرده‌ایم با استفاده از تجربیات و فناوری‌های مطرح در صنعت ماشین‌ابزار، دیدی جامع و کاربردی برای انتخاب ماشین فرز CNC ارائه دهیم.
ماشین فرز CNC چیست؟
ماشین فرز CNC دستگاهی است که با استفاده از برنامه‌های عددی (G-Code)، عملیات ماشین‌کاری را به‌صورت کاملاً خودکار انجام می‌دهد. در این دستگاه، ابزار برش با حرکت در محورهای مختلف، مواد اضافی را از قطعه حذف کرده و شکل نهایی را مطابق مدل سه‌بعدی ایجاد می‌کند.
برخلاف ماشین‌های فرز دستی، در ماشین‌های CNC تمامی حرکات توسط کنترلر مدیریت می‌شود. این موضوع باعث می‌شود قطعات با دقت بسیار بالا و کیفیت یکنواخت تولید شوند؛ حتی اگر هزاران قطعه مشابه ساخته شود.
چرا ماشین‌های CNC جایگزین ماشین‌های سنتی شدند؟
ماشین‌کاری سنتی وابستگی زیادی به مهارت اپراتور دارد و احتمال خطای انسانی در آن بالاست. در مقابل، ماشین‌های CNC مزایای متعددی دارند:
- دقت بسیار بالا در ماشین‌کاری
- تکرارپذیری عالی
- کاهش ضایعات مواد اولیه
- تولید قطعات پیچیده
- افزایش سرعت تولید
- کاهش زمان تنظیم دستگاه
- امکان تولید انبوه
- کیفیت یکنواخت در تمامی قطعات
به همین دلیل، تقریباً تمام کارخانه‌های مدرن از ماشین‌های CNC به‌عنوان بخش اصلی خطوط تولید خود استفاده می‌کنند.
اجزای اصلی یک ماشین فرز CNC
برای انتخاب صحیح یک ماشین CNC، ابتدا باید با اجزای اصلی آن آشنا شوید.
1. بدنه (Machine Structure)
بدنه، ستون اصلی دستگاه است و نقش مهمی در دقت و پایداری ماشین دارد.
در ماشین‌های حرفه‌ای، بدنه معمولاً از چدن دانه‌ریز (Meehanite Cast Iron) ساخته می‌شود. این نوع چدن ارتعاشات ناشی از برش را جذب کرده و از تغییر شکل دستگاه در طول زمان جلوگیری می‌کند.
هرچه وزن بدنه بیشتر و طراحی آن مهندسی‌تر باشد، کیفیت ماشین‌کاری نیز بهتر خواهد بود.
2. اسپیندل (Spindle)
اسپیندل قلب ماشین فرز CNC است. وظیفه آن، چرخاندن ابزار برش با سرعت و گشتاور مناسب است.
هنگام انتخاب اسپیندل باید به موارد زیر توجه کرد:
- حداکثر دور (RPM)
- توان موتور
- گشتاور
- نوع خنک‌کاری
- نوع یاتاقان‌ها
- استاندارد ابزارگیر (BT، CAT یا HSK)
برای ماشین‌کاری آلومینیوم معمولاً اسپیندل‌های دور بالا (تا ۲۰٬۰۰۰ دور بر دقیقه و بیشتر) مناسب هستند، در حالی که برای فولادهای آلیاژی و تیتانیوم، گشتاور بالا اهمیت بیشتری دارد.
3. ریل‌های خطی (Linear Guideways)
حرکت دقیق محورهای X، Y و Z توسط ریل‌های خطی انجام می‌شود.
ریل‌های باکیفیت باعث می‌شوند:
- اصطکاک کاهش یابد.
- حرکت نرم‌تر شود.
- دقت موقعیت‌یابی افزایش پیدا کند.
- عمر دستگاه بیشتر شود.
4. بال‌اسکرو (Ball Screw)
بال‌اسکرو وظیفه تبدیل حرکت دورانی موتور به حرکت خطی را بر عهده دارد.
کیفیت بال‌اسکرو تأثیر مستقیمی بر دقت، تکرارپذیری و عمر ماشین دارد.
5. سیستم تعویض خودکار ابزار (ATC)
در ماشین‌های مدرن، تعویض ابزار به‌صورت خودکار انجام می‌شود.
مزایای ATC:
- کاهش زمان توقف دستگاه
- افزایش بهره‌وری
- امکان ماشین‌کاری قطعات پیچیده با چندین ابزار
- کاهش خطای اپراتور
ظرفیت خشاب ابزار بسته به نوع ماشین می‌تواند از ۲۰ تا بیش از ۱۲۰ ابزار متغیر باشد.
انواع ماشین فرز CNC

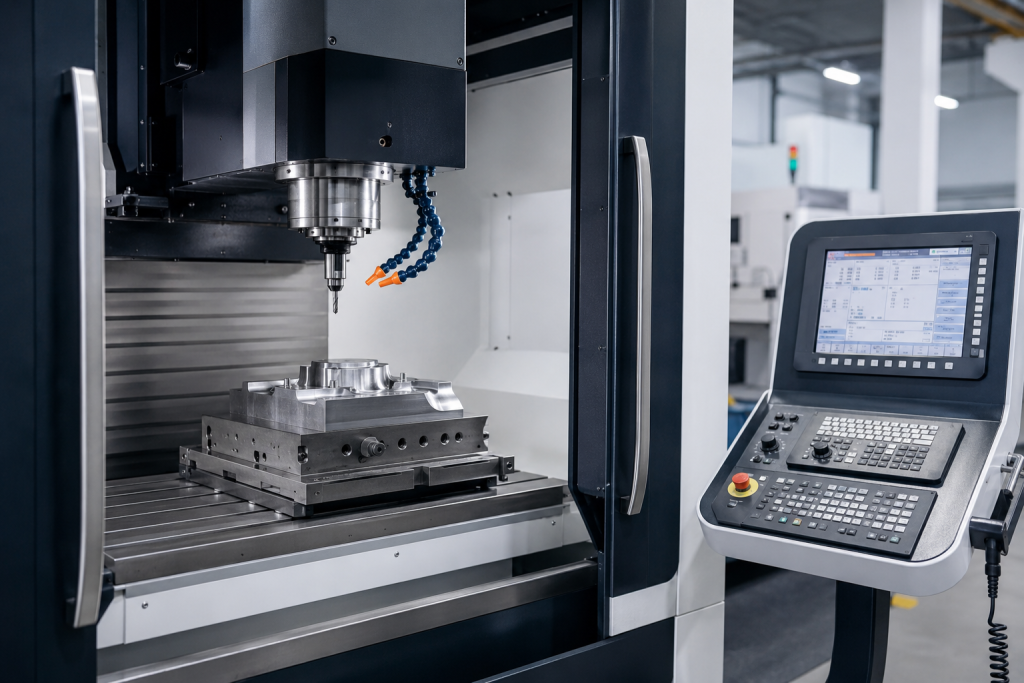

ماشین فرز عمودی (VMC)
در این دستگاه، اسپیندل به‌صورت عمودی قرار دارد و ابزار از بالا وارد قطعه می‌شود.
مزایا
- قیمت مناسب‌تر
- دسترسی آسان به قطعه
- مناسب برای قالب‌سازی
- مناسب برای قطعات عمومی
- اشغال فضای کمتر
کاربردها
- قالب‌های تزریق پلاستیک
- قطعات خودرو
- تجهیزات صنعتی
- قطعات آلومینیومی
- ساخت فیکسچر و جیگ
به همین دلیل، VMC رایج‌ترین نوع ماشین فرز CNC در کارگاه‌های ماشین‌کاری است.
ماشین فرز افقی (HMC)
در این ماشین‌ها، اسپیندل به‌صورت افقی قرار گرفته است.
این طراحی باعث می‌شود براده‌ها به‌راحتی از ناحیه برش خارج شوند و عملیات ماشین‌کاری با پایداری بیشتری انجام شود.
مزایا
- مناسب برای تولید انبوه
- تخلیه بهتر براده
- قابلیت ماشین‌کاری چند وجه قطعه
- کاهش زمان تولید
کاربردها
- صنایع خودروسازی
- قطعات ریخته‌گری
- تولید انبوه
- بلوک‌های موتور
- پوسته گیربکس
تفاوت VMC و HMC
| ویژگی | VMC | HMC |
|---|---|---|
| موقعیت اسپیندل | عمودی | افقی |
| قیمت اولیه | کمتر | بیشتر |
| مناسب برای قالب‌سازی | بسیار مناسب | مناسب |
| تولید انبوه | متوسط | عالی |
| تخلیه براده | متوسط | بسیار خوب |
| اشغال فضای کارگاه | کمتر | بیشتر |
اگر بیشتر قطعات شما قالب، قطعات عمومی یا نمونه‌سازی هستند، معمولاً VMC انتخاب مناسبی است. اما اگر در خطوط تولید با تیراژ بالا فعالیت می‌کنید، HMC می‌تواند بهره‌وری بیشتری ایجاد کند.
ماشین‌های سه‌محور، چهارمحور و پنج‌محور
انتخاب تعداد محورها به پیچیدگی قطعه بستگی دارد.
سه‌محور (3-Axis)
رایج‌ترین نوع ماشین CNC است و برای اکثر قطعات صنعتی مناسب است.
چهارمحور (4-Axis)
با اضافه شدن محور چرخشی، امکان ماشین‌کاری چند وجه قطعه بدون باز و بسته کردن مکرر فراهم می‌شود.
پنج‌محور (5-Axis)
در این ماشین‌ها علاوه بر محورهای X، Y و Z، دو محور چرخشی نیز وجود دارد که امکان ماشین‌کاری قطعات بسیار پیچیده را در یک مرحله فراهم می‌کند.
این فناوری در صنایع هوافضا، تجهیزات پزشکی، قالب‌سازی پیشرفته و ساخت پره‌های توربین کاربرد گسترده‌ای دارد.
ادامه در بخش دوم…
در بخش دوم این راهنما به موضوعات زیر خواهیم پرداخت:
- فناوری‌های اختصاصی برندهای DMG MORI، Mazak، DN Solutions، Tongtai، Makino و Okuma
- بررسی کنترلرهای FANUC، Siemens و Heidenhain
- معیارهای انتخاب اسپیندل، ATC و سیستم خنک‌کاری
- پایداری حرارتی و دقت ماشین
- اشتباهات رایج هنگام خرید ماشین فرز CNC
- چک‌لیست نهایی خرید
