مقدمه
در صنایع تولیدی، دقت در اندازه‌گیری یکی از مهم‌ترین عوامل تضمین کیفیت محصول است. حتی کوچک‌ترین خطا در اندازه‌گیری می‌تواند باعث عدم انطباق قطعات، افزایش ضایعات، کاهش عمر تجهیزات و تحمیل هزینه‌های سنگین به فرآیند تولید شود.
به همین دلیل، استفاده از ابزارهای اندازه‌گیری دقیق بخش جدایی‌ناپذیر واحدهای کنترل کیفیت، ماشین‌کاری، قالب‌سازی، خودروسازی، هوافضا، تجهیزات پزشکی و صنایع نفت و گاز است.

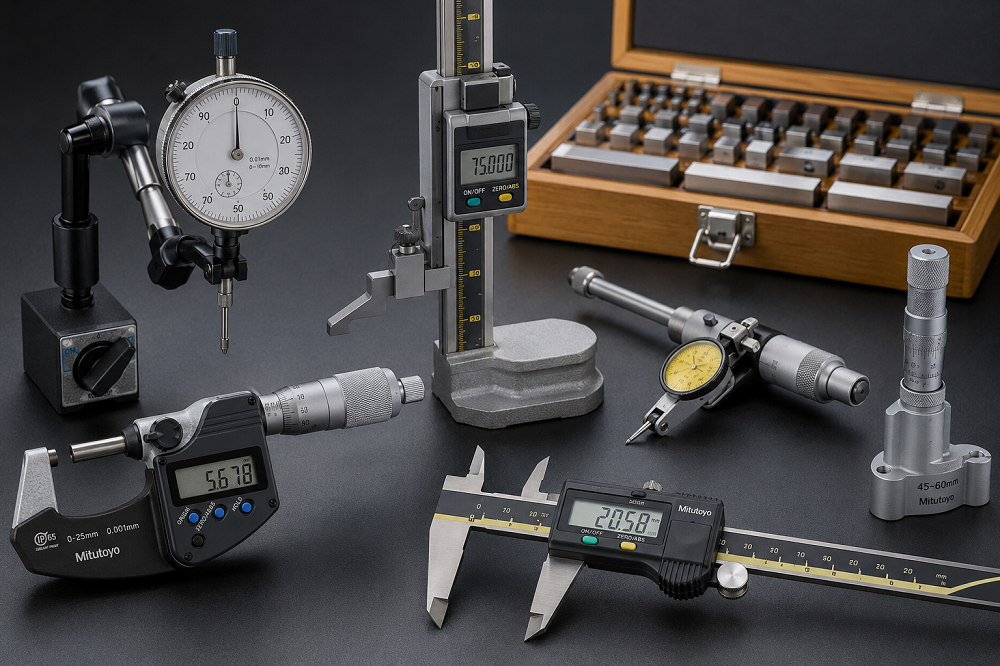

ابزارهایی مانند کولیس، میکرومتر، ساعت اندیکاتور، ارتفاع‌سنج، گیج بلوک، گیج داخل‌سنج و ابزارهای اندازه‌گیری دیجیتال، پایه اصلی سیستم متروژی در کارگاه‌ها و آزمایشگاه‌های صنعتی محسوب می‌شوند.
در این مقاله با مهم‌ترین ابزارهای اندازه‌گیری، کاربرد هر کدام و نکات مهم در انتخاب آن‌ها آشنا می‌شویم.
مترولوژی چیست؟
مترولوژی (Metrology) علم اندازه‌گیری است. هدف آن دستیابی به نتایجی دقیق، قابل تکرار و قابل ردیابی بر اساس استانداردهای بین‌المللی است.
در صنعت، متروژی نقش مهمی در موارد زیر دارد:
- کنترل کیفیت
- بازرسی قطعات
- کالیبراسیون تجهیزات
- کاهش خطای تولید
- افزایش قابلیت تعویض قطعات
- رعایت تلرانس‌های مهندسی
کولیس (Caliper)
کولیس یکی از پرکاربردترین ابزارهای اندازه‌گیری در صنعت است و برای اندازه‌گیری ابعاد خارجی، داخلی و عمق استفاده می‌شود.
انواع کولیس
کولیس ورنیه
مدل کلاسیک که با استفاده از خط‌کش و ورنیه خوانده می‌شود.
کولیس عقربه‌ای
دارای صفحه مدرج بوده و خواندن اندازه را سریع‌تر می‌کند.
کولیس دیجیتال
رایج‌ترین نوع کولیس امروزی که اندازه را روی نمایشگر LCD نمایش می‌دهد.
کاربردهای کولیس
- اندازه‌گیری قطر خارجی
- اندازه‌گیری قطر داخلی
- اندازه‌گیری عمق سوراخ
- اندازه‌گیری پله
- کنترل ابعاد قطعات ماشین‌کاری شده
دقت کولیس
بسته به مدل، دقت کولیس معمولاً بین ۰٫۰۲ تا ۰٫۰۱ میلی‌متر است.
برای اندازه‌گیری‌هایی که دقت بیشتری نیاز دارند، از میکرومتر استفاده می‌شود.
میکرومتر (Micrometer)
میکرومتر یکی از دقیق‌ترین ابزارهای اندازه‌گیری مکانیکی است.
این ابزار بر اساس حرکت پیچ با گام بسیار دقیق کار می‌کند و برای اندازه‌گیری ابعاد با دقت بالا طراحی شده است.
انواع میکرومتر
میکرومتر خارج‌سنج
برای اندازه‌گیری قطر خارجی شفت‌ها، میل‌ها و قطعات استوانه‌ای.
میکرومتر داخل‌سنج
برای اندازه‌گیری قطر داخلی سوراخ‌ها.
میکرومتر عمق‌سنج
برای اندازه‌گیری عمق شیارها و سوراخ‌ها.
دقت میکرومتر
بسته به مدل:
- ۰٫۰۱ میلی‌متر
- ۰٫۰۰۱ میلی‌متر
ساعت اندیکاتور (Dial Indicator)
ساعت اندیکاتور برای اندازه‌گیری تغییرات بسیار کوچک، کنترل هم‌محوری، تاب، صافی سطح و تنظیم ماشین‌آلات استفاده می‌شود.
این ابزار یکی از تجهیزات اصلی در مونتاژ و ماشین‌کاری دقیق است.
کاربردهای ساعت اندیکاتور
- کنترل تاب شفت
- هم‌راستا کردن قطعات
- تنظیم دستگاه CNC
- کنترل صافی سطح
- اندازه‌گیری جابه‌جایی‌های بسیار کوچک
ساعت شیطانکی (Test Indicator)
این ابزار شباهت زیادی به ساعت اندیکاتور دارد اما دارای اهرم اندازه‌گیری است و برای اندازه‌گیری نقاطی که دسترسی مستقیم به آن‌ها دشوار است، استفاده می‌شود.
در تنظیم فیکسچرها، هم‌محوری قطعات و تنظیم میز ماشین‌های CNC کاربرد فراوانی دارد.
ارتفاع‌سنج (Height Gauge)
ارتفاع‌سنج برای اندازه‌گیری ارتفاع قطعات نسبت به صفحه صافی استفاده می‌شود.
در مدل‌های دیجیتال، امکان اندازه‌گیری سریع، ثبت داده‌ها و انتقال اطلاعات به رایانه نیز وجود دارد.
گیج بلوک (Gauge Block)
گیج بلوک‌ها دقیق‌ترین استانداردهای طول در صنعت هستند و برای:
- کالیبراسیون کولیس
- کالیبراسیون میکرومتر
- تنظیم تجهیزات اندازه‌گیری
- کنترل دقت دستگاه‌ها
استفاده می‌شوند.
داخل‌سنج (Bore Gauge)
برای اندازه‌گیری قطر داخلی سیلندرها، بوش‌ها و سوراخ‌های دقیق استفاده می‌شود.
در صنایع موتور، خودرو و هیدرولیک کاربرد گسترده‌ای دارد.
عمق‌سنج (Depth Gauge)
برای اندازه‌گیری:
- عمق شیار
- سوراخ
- جای خار
- حفره‌ها
استفاده می‌شود.
ابزارهای اندازه‌گیری دیجیتال
در سال‌های اخیر، ابزارهای دیجیتال به دلیل سرعت و دقت بالا محبوبیت زیادی پیدا کرده‌اند.
مزایای آن‌ها:
- حذف خطای خواندن
- تبدیل واحد میلی‌متر و اینچ
- انتقال داده به رایانه
- ثبت اطلاعات
- سرعت بالا
عوامل مؤثر بر دقت اندازه‌گیری
حتی بهترین ابزار اندازه‌گیری نیز در صورت استفاده نادرست، نتایج دقیقی ارائه نخواهد داد.
مهم‌ترین عوامل عبارت‌اند از:
- تمیز بودن سطح قطعه
- تمیز بودن فک‌های ابزار
- دمای محیط (معمولاً ۲۰ درجه سانتی‌گراد)
- اعمال نیروی مناسب
- کالیبراسیون منظم
- نگهداری صحیح ابزار
اشتباهات رایج هنگام اندازه‌گیری
- اعمال فشار بیش از حد به میکرومتر
- استفاده از کولیس به جای میکرومتر برای اندازه‌گیری‌های دقیق
- اندازه‌گیری قطعات داغ
- استفاده از ابزار کالیبره‌نشده
- خواندن نادرست مقیاس ورنیه
- نگهداری ابزار در محیط مرطوب یا آلوده
چگونه ابزار اندازه‌گیری مناسب را انتخاب کنیم؟
انتخاب ابزار به نوع قطعه و دقت مورد نیاز بستگی دارد:
| کاربرد | ابزار پیشنهادی |
|---|---|
| اندازه‌گیری عمومی | کولیس |
| اندازه‌گیری دقیق قطر خارجی | میکرومتر خارج‌سنج |
| اندازه‌گیری قطر داخلی | میکرومتر داخل‌سنج یا داخل‌سنج |
| کنترل تاب | ساعت اندیکاتور |
| هم‌راستایی و تنظیم | ساعت شیطانکی |
| اندازه‌گیری ارتفاع | ارتفاع‌سنج |
| کالیبراسیون | گیج بلوک |
جمع‌بندی
ابزارهای اندازه‌گیری دقیق، پایه و اساس کنترل کیفیت در صنایع مدرن هستند. انتخاب صحیح ابزار، کالیبراسیون منظم و استفاده اصولی از آن‌ها، نقش مهمی در کاهش خطا، افزایش کیفیت محصول و بهبود بهره‌وری فرآیندهای تولید دارد.
شناخت قابلیت‌ها و محدودیت‌های هر ابزار به مهندسان، تکنسین‌ها و کارشناسان کنترل کیفیت کمک می‌کند تا اندازه‌گیری‌هایی دقیق، قابل اعتماد و مطابق با استانداردهای بین‌المللی انجام دهند.
