زبری‌سنج پرتابل (Portable Surface Roughness Tester) چیست؟ راهنمای جامع انتخاب، کاربرد و اصول اندازه‌گیری زبری سطح

مقدمه

در صنایع مدرن، کیفیت یک قطعه تنها با ابعاد هندسی آن سنجیده نمی‌شود؛ بلکه کیفیت سطح نیز نقش بسیار مهمی در عملکرد، دوام و قابلیت اطمینان محصول دارد. حتی اگر یک قطعه از نظر ابعاد کاملاً مطابق نقشه باشد، زبری نامناسب سطح می‌تواند باعث افزایش اصطکاک، سایش، نشتی، کاهش عمر قطعه و افت عملکرد سیستم شود.

به همین دلیل، اندازه‌گیری زبری سطح (Surface Roughness Measurement) یکی از مهم‌ترین مراحل کنترل کیفیت در صنایع خودروسازی، هوافضا، قالب‌سازی، تجهیزات پزشکی، نفت و گاز، ماشین‌سازی و تولید قطعات دقیق است.

امروزه زبری‌سنج‌های پرتابل به دلیل دقت بالا، قابلیت حمل و امکان اندازه‌گیری مستقیم در محل تولید، به یکی از پرکاربردترین تجهیزات متروژی تبدیل شده‌اند و بسیاری از کارخانه‌ها به جای انتقال قطعات به آزمایشگاه، کیفیت سطح را مستقیماً در کنار دستگاه‌های تولیدی بررسی می‌کنند.

زبری سطح چیست؟

هیچ سطحی در صنعت کاملاً صاف نیست. حتی سطوحی که با چشم کاملاً صیقلی به نظر می‌رسند، در مقیاس میکرون دارای قله‌ها و دره‌های بسیار ریزی هستند که در اثر فرآیندهای ماشین‌کاری مانند تراشکاری، فرزکاری، سنگ‌زنی، هونینگ، لپینگ یا پولیش ایجاد می‌شوند.

این ناهمواری‌های میکروسکوپی را «زبری سطح» می‌نامند و مقدار آن با پارامترهایی مانند Ra، Rz، Rq، Rt و سایر پارامترهای استاندارد بیان می‌شود.

چرا اندازه‌گیری زبری سطح اهمیت دارد؟

کیفیت سطح مستقیماً بر عملکرد قطعات تأثیر می‌گذارد. زبری بیش از حد می‌تواند باعث افزایش اصطکاک، سایش و کاهش عمر قطعات شود و از طرف دیگر، سطح بیش از حد صیقلی نیز در برخی کاربردها مانند نگهداری روانکار یا چسبندگی پوشش‌ها مناسب نیست.

اندازه‌گیری زبری سطح به تولیدکنندگان کمک می‌کند تا:

کیفیت قطعات را مطابق نقشه مهندسی کنترل کنند.
عملکرد قطعات متحرک را بهبود دهند.
میزان سایش را کاهش دهند.
کیفیت آب‌بندی و مونتاژ را افزایش دهند.
عمر مفید قطعات را بیشتر کنند.
استانداردهای بین‌المللی کنترل کیفیت را رعایت کنند.
از تولید قطعات معیوب جلوگیری کنند.

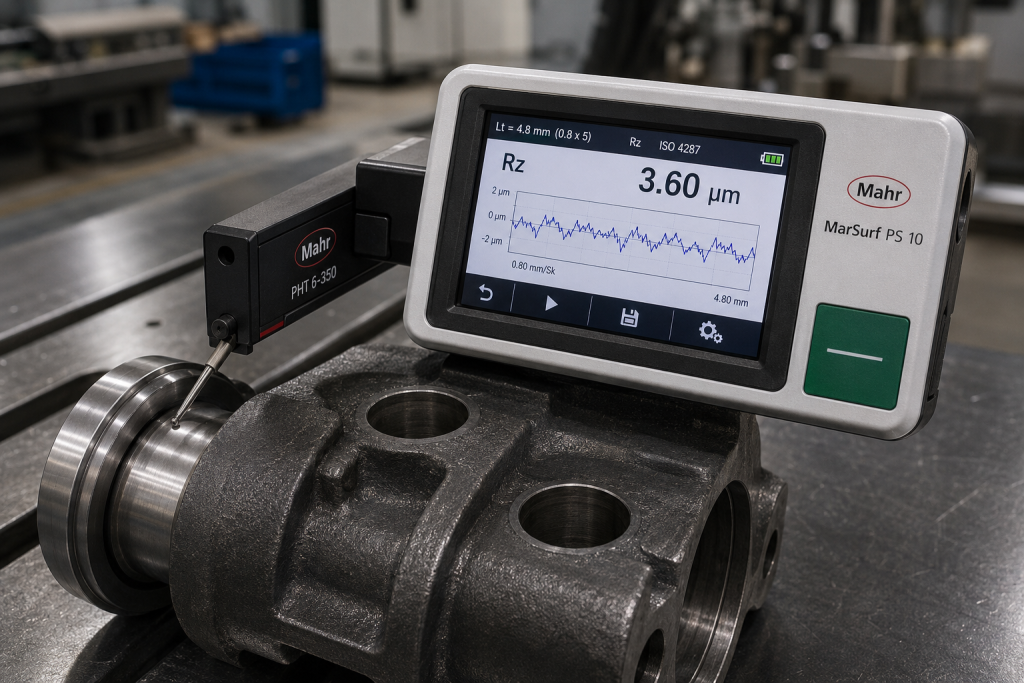

زبری‌سنج پرتابل چیست؟

زبری‌سنج پرتابل دستگاهی قابل حمل است که برای اندازه‌گیری کیفیت سطح قطعات در محل تولید، کارگاه یا آزمایشگاه استفاده می‌شود.

برخلاف دستگاه‌های رومیزی که معمولاً در آزمایشگاه‌های متروژی نصب می‌شوند، زبری‌سنج پرتابل را می‌توان مستقیماً روی قطعه قرار داد و بدون جابه‌جایی نمونه، عملیات اندازه‌گیری را انجام داد.

این ویژگی به‌ویژه برای قطعات بزرگ، سنگین یا نصب‌شده روی ماشین‌آلات اهمیت زیادی دارد.

زبری‌سنج پرتابل چگونه کار می‌کند؟

رایج‌ترین فناوری مورد استفاده در زبری‌سنج‌های صنعتی، روش تماسی (Tactile Stylus Method) است.

در این روش، یک سوزن الماسی بسیار ظریف با نیرویی بسیار کم روی سطح حرکت می‌کند و تمامی ناهمواری‌های سطح را ثبت می‌کند. سپس دستگاه این اطلاعات را به یک پروفیل دیجیتال تبدیل کرده و پارامترهای زبری را مطابق استانداردهای ISO محاسبه می‌کند.

این روش به دلیل دقت بالا و قابلیت ردیابی، هنوز هم پرکاربردترین روش اندازه‌گیری زبری سطح در صنایع است.

مزایای زبری‌سنج‌های پرتابل

امروزه بسیاری از واحدهای کنترل کیفیت از زبری‌سنج‌های پرتابل به جای تجهیزات رومیزی استفاده می‌کنند، زیرا این دستگاه‌ها مزایای متعددی دارند:

اندازه‌گیری مستقیم روی قطعه
مناسب برای قطعات بزرگ و سنگین
کاهش زمان کنترل کیفیت
امکان استفاده در کنار دستگاه CNC
حمل آسان بین خطوط تولید
دقت بالا
ثبت و ذخیره اطلاعات
تهیه گزارش‌های دیجیتال
کاهش زمان توقف تولید

چه زمانی از زبری‌سنج پرتابل استفاده می‌شود؟

این دستگاه تقریباً در تمامی صنایع ماشین‌کاری کاربرد دارد و برای کنترل کیفیت موارد زیر استفاده می‌شود:

شفت‌ها
قطعات تراشکاری
قطعات فرزکاری
قطعات سنگ‌خورده
قطعات هونینگ شده
قالب‌های صنعتی
قطعات ریخته‌گری ماشین‌کاری شده
قطعات هیدرولیک
قطعات پنوماتیک
تجهیزات پزشکی
قطعات هوافضا

مهم‌ترین پارامترهای زبری سطح

در گذشته بیشتر صنایع تنها از پارامتر Ra استفاده می‌کردند، اما امروزه استانداردهای جدید پارامترهای بسیار بیشتری را معرفی کرده‌اند.

Ra

میانگین حسابی ارتفاع ناهمواری‌ها و رایج‌ترین شاخص زبری.

Rz

میانگین اختلاف ارتفاع قله‌ها و دره‌ها که برای کنترل کیفیت قطعات ماشین‌کاری بسیار مهم است.

Rt

بیشترین اختلاف ارتفاع بین بلندترین قله و عمیق‌ترین دره در طول مسیر اندازه‌گیری.

Rq

میانگین مربعی ناهمواری‌ها که نسبت به Ra حساسیت بیشتری به قله‌ها و دره‌های بزرگ دارد.

RSm

میانگین فاصله بین ناهمواری‌های سطح که در تحلیل فرآیندهای ماشین‌کاری اهمیت دارد.

Rk، Rpk و Rvk

پارامترهای تخصصی برای ارزیابی سطوح تحت سایش، سیلندرها، یاتاقان‌ها و سطوح آب‌بندی.

تفاوت زبری‌سنج پرتابل و دستگاه رومیزی

زبری‌سنج پرتابل برای کنترل سریع کیفیت در محل تولید طراحی شده است، در حالی که دستگاه‌های رومیزی امکانات بیشتری برای تحلیل‌های پیشرفته، اندازه‌گیری‌های آزمایشگاهی و بررسی کامل پروفیل سطح دارند.

اگر هدف کنترل سریع قطعات در خط تولید باشد، مدل‌های پرتابل بهترین انتخاب هستند؛ اما برای تحقیقات، آزمایشگاه‌های مرجع و تحلیل‌های تخصصی، دستگاه‌های رومیزی گزینه مناسب‌تری خواهند بود.

اندازه‌گیری در محل تولید؛ مزیتی مهم برای صنایع

یکی از بزرگ‌ترین مزایای زبری‌سنج‌های پرتابل، امکان اندازه‌گیری بدون جابه‌جایی قطعه است.

در کارخانه‌هایی که قطعات بزرگ یا سنگین تولید می‌کنند، انتقال قطعه به آزمایشگاه زمان‌بر و پرهزینه است. با استفاده از زبری‌سنج پرتابل، اپراتور می‌تواند بلافاصله پس از ماشین‌کاری، کیفیت سطح را بررسی کرده و در صورت نیاز تنظیمات دستگاه را اصلاح کند.

این موضوع موجب کاهش ضایعات، افزایش بهره‌وری و جلوگیری از تولید تعداد زیادی قطعه خارج از تلرانس می‌شود.

عوامل مؤثر بر دقت اندازه‌گیری

برای دستیابی به نتایج قابل اعتماد، رعایت نکات زیر ضروری است:

تمیز بودن سطح قطعه
سالم بودن نوک پراب
انتخاب صحیح طول نمونه‌برداری (Cut-off)
کالیبراسیون منظم دستگاه
جلوگیری از لرزش هنگام اندازه‌گیری
ثابت بودن دمای محیط
قرارگیری صحیح دستگاه روی سطح

حتی بهترین زبری‌سنج نیز در صورت استفاده نادرست، نتایج دقیقی ارائه نخواهد داد.

ویژگی‌های یک زبری‌سنج حرفه‌ای

هنگام انتخاب دستگاه، بهتر است به امکانات زیر توجه کنید:

اندازه‌گیری بیش از ۳۰ پارامتر زبری
انتخاب خودکار Cut-off
پشتیبانی از استانداردهای ISO، ASME و JIS
صفحه‌نمایش رنگی لمسی
ذخیره هزاران نتیجه اندازه‌گیری
تهیه گزارش PDF
خروجی USB و کارت حافظه
باتری با ظرفیت بالا
امکان تعویض پراب برای کاربردهای مختلف
قابلیت اندازه‌گیری روی سطوح تخت، منحنی، شیارها و سوراخ‌ها

کاربرد زبری‌سنج در صنایع مختلف

زبری‌سنج‌های پرتابل در صنایع زیر نقش مهمی در کنترل کیفیت ایفا می‌کنند:

ماشین‌سازی
خودروسازی
قالب‌سازی
صنایع نفت و گاز
تجهیزات پزشکی
صنایع هوافضا
ریخته‌گری
تولید قطعات هیدرولیک و پنوماتیک
ساخت ابزارهای دقیق
مراکز آزمایشگاهی و تحقیقاتی

جمع‌بندی

زبری‌سنج پرتابل یکی از مهم‌ترین ابزارهای کنترل کیفیت در صنایع امروزی است. این دستگاه امکان اندازه‌گیری سریع، دقیق و قابل اعتماد کیفیت سطح را مستقیماً در محل تولید فراهم می‌کند و نقش مهمی در افزایش کیفیت محصول، کاهش ضایعات و رعایت استانداردهای بین‌المللی دارد.

انتخاب یک زبری‌سنج مناسب باید بر اساس نوع قطعات، دقت مورد نیاز، پارامترهای قابل اندازه‌گیری، استانداردهای مورد استفاده و شرایط کاری انجام شود. سرمایه‌گذاری روی یک دستگاه باکیفیت، علاوه بر افزایش دقت اندازه‌گیری، موجب بهبود فرآیندهای تولید و کاهش هزینه‌های کنترل کیفیت در بلندمدت خواهد شد.

مشاوره خرید زبری‌سنج پرتابل

انتخاب زبری‌سنج مناسب نیازمند بررسی دقیق نوع قطعات، استانداردهای اندازه‌گیری، پارامترهای مورد نیاز و شرایط کاری است. کارشناسان تجهیزات پیشرفته ویونا آماده‌اند تا با ارائه مشاوره تخصصی، شما را در انتخاب مناسب‌ترین دستگاه برای کاربردهای صنعتی و آزمایشگاهی همراهی کنند.

در صورت نیاز به خرید یا دریافت مشاوره درباره زبری‌سنج‌های پرتابل از برندهای معتبر جهانی مانند Mahr، Mitutoyo، Taylor Hobson و TIME، با کارشناسان فروش تجهیزات پیشرفته ویونا تماس بگیرید تا مناسب‌ترین گزینه متناسب با نیاز و بودجه شما معرفی شود.
